Ein Bodentürschließer ist der verdeckte Kontrollpunkt einer rahmenlosen Glaspendeltür. Obwohl der größte Teil des Mechanismus unter dem fertigen Boden verborgen bleibt, beeinflusst seine Position fast jeden Teil des fertigen Eingangs: Türausrichtung, Öffnungswiderstand, Schließgeschwindigkeit, Endverriegelung, Bodenfreiheit und die Lebensdauer der Glasbeschläge.
Aus diesem Grund sollte bei der Installation von Bodentürschließern nicht mit dem Ausschneiden einer Aussparung im Boden begonnen werden. Es sollte mit der Bestätigung der Türspezifikation, der Auswahl des richtigen Bodentürschließers und der Abstimmung des Bodentürschließers mit dem oberen Drehpunkt, dem unteren Patchbeschlag, der Glasvorbereitung und der umgebenden Struktur beginnen.
Dieser Leitfaden erläutert die wichtigsten Installationsanforderungen und bietet eine praktische Checkliste für Auftragnehmer, Glastürinstallateure, Projektmanager und Hardwarekäufer, die mit gewerblichen rahmenlosen Glastüren arbeiten.
1. Bestätigen Sie die Türspezifikation vor der Installation
Die erste Anforderung besteht darin, zu bestätigen, was der Bodentürschließer steuern soll. Wenn Sie ein Gerät nur nach Aussehen oder Größe der Abdeckplatte auswählen, kann dies zu unzureichender Schließkraft, schwieriger Bedienung, vorzeitigem Ölaustritt oder schlechter Türausrichtung führen.
Notieren Sie sich die folgenden Informationen, bevor Sie den Bodentürschließer bestellen oder installieren:
- Türblattbreite
- Türblatthöhe
- Tatsächliches Türgewicht
- Glasdicke
- Einfachwirkender oder doppeltwirkender Betrieb
- Gegebenenfalls Links- oder Rechtskonfiguration
- Maximal erforderlicher Öffnungswinkel
- Offenhalte- oder Nicht-Offenhaltefunktion
- Innen- oder Außenstandort
- Erwarteter täglicher Verkehr
- Erforderliche Schließ- und Schließleistung
- Bodenkonstruktion und verfügbare Einbautiefe
- Kompatibler unterer Beschlag, Spindel und oberer Drehpunkt
Das Türgewicht sollte mehr als die Glasscheibe betragen. Ziehgriffe, Schlossbeschläge, dekorative Komponenten und andere angebrachte Hardware erhöhen die Belastung des Systems.
Auch die Türbreite spielt eine Rolle, da ein breiterer Türflügel eine größere Hebelwirkung auf den Bodentürschließer hat. Zwei Türen mit gleichem Gewicht erfordern daher möglicherweise unterschiedliche Bodentürschließerkapazitäten, wenn ihre Breiten unterschiedlich sind.
D&D bietet Bodentürschließeroptionen für verschiedene Glastürgrößen und Betriebsbedingungen. Beispielsweise können kompakte Modelle für Türen mit einer Breite von bis zu 900 mm und einem Gewicht von 90 kg geeignet sein, während Hochleistungsmodelle wie DDFS006 Türen mit einer Breite von bis zu 1500 mm und einem Gewicht von 300 kg tragen können. Die korrekte Kapazität muss immer anhand der Spezifikation des einzelnen Modells bestätigt werden.
Ein Bodentürschließer mit höherer Kapazität ist nicht automatisch die beste Wahl. Eine zu hohe Schließkraft kann das Öffnen einer leichten Glastür erschweren und die Beschläge und Drehzapfen unnötig belasten. Das Ziel besteht darin, den Bodentürschließer an die tatsächliche Tür anzupassen – und nicht einfach nur die stärkste verfügbare Einheit auszuwählen.

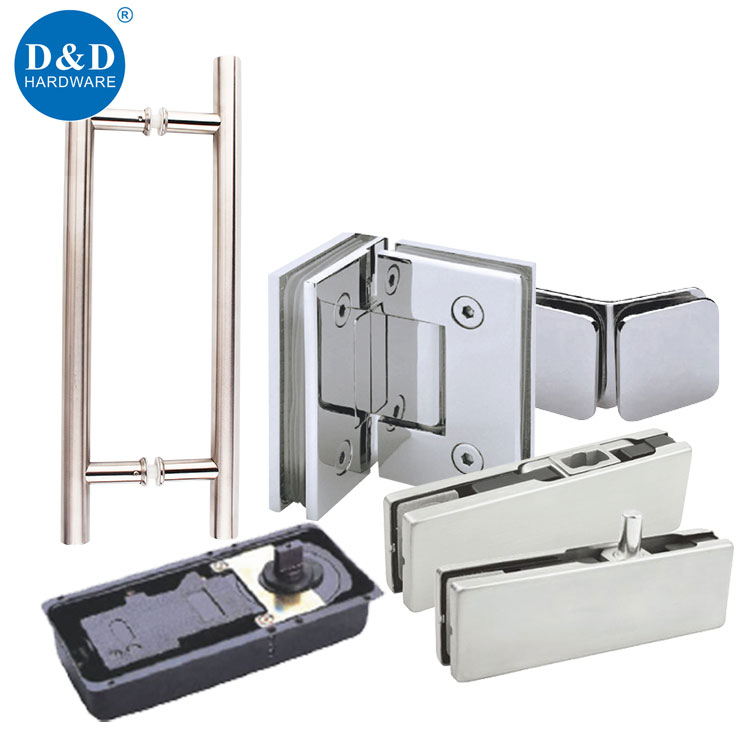

2. Überprüfen Sie die Hardwarekompatibilität als Gesamtsystem
Ein Bodentürschließer funktioniert nicht selbstständig. Es bildet mit dem unteren Beschlag, dem oberen Drehpunkt, dem oberen Patchbeschlag und dem Glastürblatt ein Dreh- und Steuerungssystem.
Stellen Sie vor der Installation sicher, dass:
- Die Bodentürschließerspindel passt zum unteren Patchbeschlag oder Schuh.
- Die Spindelhöhe passt zum fertigen Bodenniveau.
- Der obere Drehpunkt und die untere Spindel teilen sich die gleiche Drehachse.
- Die Patchbeschläge sind auf die angegebene Glasstärke abgestimmt.
- Die Glasausschnitte entsprechen den Beschlagzeichnungen.
- Die Türanschlagrichtung ist mit den ausgewählten Komponenten kompatibel.
- Der Öffnungswinkel führt nicht dazu, dass das Glas oder der Griff eine Wand, ein Seitenlicht oder ein festes Paneel berührt.
- Schlösser, Schließbeschläge und Griffe werden nach dem Aufhängen der Tür ausgerichtet.
Das Mischen von Komponenten ohne Überprüfung der Abmessungen kann zu kleinen Ausrichtungsfehlern führen, die nach dem Einbau des Glases schwerwiegend werden. Eine nicht passende Spindel, ein Drehzapfen oder ein nicht passender Beschlag kann dazu führen, dass sich die Tür neigt, den Boden berührt, ungleichmäßig schließt oder eine konzentrierte Belastung auf das Glas ausübt.
Wenn möglich, geben Sie den Bodentürschließer und die dazugehörigen Glasbeschläge als aufeinander abgestimmtes Beschlagset an. D&D kann Käufern mit passenden Bodentürschließern, Patchbeschlägen, Drehzapfen, Glastürschlössern und Stoßgriffen für die beabsichtigte Türkonfiguration behilflich sein.
3. Überprüfen Sie den Boden und die tragende Struktur
Der Bodentürschließer überträgt das Gewicht und die Bewegung der Tür in die Gebäudestruktur. Es muss daher auf einem stabilen Untergrund installiert werden.
Der Installationsbereich sollte überprüft werden auf:
- Ausreichende strukturelle Festigkeit
- Ausreichende Aussparungstiefe
- Ebener und fester Beton oder geeignete Bewehrung
- Sanitär-, Elektroleitungen oder Heizsysteme unter dem Boden
- Dicke des fertigen Bodens
- Abdichtungsmembranen
- Entwässerungsbedingungen
- Dehnungsfugen
- Fußbodenheizung
- Stein- oder Fliesenkanten, die möglicherweise geschützt werden müssen
Verlassen Sie sich nicht auf Fliesen, Estrich oder andere Abschlussschichten als primäre Stütze für eine schwere Glastür. Der Zementkasten muss auf einem statisch geeigneten Untergrund sicher verankert werden.
Besonders wichtig ist das fertige Bodenniveau. Wenn der Zementkasten zu hoch installiert wird, kann die Abdeckplatte über den umgebenden Boden hinausragen und eine Stolpergefahr darstellen. Wenn sie zu niedrig ist, kann es sein, dass die Abdeckung ungleichmäßig sitzt, sich Schmutz oder Wasser ansammelt und sich zu Wartungszwecken nur schwer entfernen lässt.
Der Installateur sollte die endgültige Bodenlinie festlegen, bevor er den Zementkasten befestigt.
4. Legen Sie die Türachse genau fest
Die Ausrichtung der Drehpunkte ist eine der wichtigsten Anforderungen bei der Installation von Bodentürschließern.
Die Mittellinie der Spindel des Bodentürschließers muss vertikal mit der Mittellinie des oberen Drehpunkts übereinstimmen. Wenn diese Punkte versetzt sind, dreht sich die Tür um zwei verschiedene Achsen. Dies kann zu Blockierungen, unregelmäßigem Schließen, losem Sitz, übermäßigem Lagerverschleiß und Spannungen im Bereich der Glasausschnitte führen.
Vor dem Schneiden des Bodens:
- Markieren Sie die endgültige Türposition.
- Ermitteln Sie die Drehachse anhand der genehmigten Werkstattzeichnung.
- Übertragen Sie die Mittellinie des oberen Drehpunkts genau auf den Boden.
- Bestätigen Sie den Abstand zwischen Türkante und Drehachse.
- Überprüfen Sie die Abstände zwischen beweglichem Flügel, festem Glas, Rahmen, Wand und fertigem Boden.
- Überprüfen Sie die Ausrichtung, bevor Sie die Aussparung vornehmen.
Eine Laserwaage oder ein Lot können dabei helfen, die Achse zwischen Kopf und Boden zu übertragen. Messungen sollten von stabilen Strukturreferenzen aus erfolgen und nicht von unfertigen Oberflächen, die sich später ändern können.
Verwenden Sie die Abdeckplatte nicht als primäre Positionierungshilfe. Die Spindelachse und die Installationsschablone des Herstellers sollten die Position der Bodenfeder bestimmen.
5. Bereiten Sie die Bodenaussparung vor
Die Aussparung muss zu den Abmessungen des Zementkastens passen und genügend Arbeitsraum zum Positionieren und Nivellieren bieten. Es sollte jedoch nicht unnötig überdimensioniert werden, da zu große Lücken eine sichere Befestigung erschweren.
Bevor Sie die Box platzieren:
- Entfernen Sie lose Rückstände und Staub.
- Bestätigen Sie die Aussparungstiefe im Vergleich zum fertigen Bodenniveau.
- Überprüfen Sie, ob die Basis stabil ist.
- Sorgen Sie bei Bedarf für Verstärkung.
- Schützen Sie angrenzende Fliesen, Steine oder fertige Oberflächen.
- Stellen Sie sicher, dass keine verdeckten Gebäudetechnik beschädigt wird.
- Planen Sie, wie der Kasten beim Verfugen oder Betonieren befestigt wird.
Der Bodentürschließer sollte vor Zement, Staub, Metallpartikeln und Bauschutt geschützt bleiben. Verunreinigungen im Bereich der Spindel oder der Einstellventile können den Betrieb beeinträchtigen und zukünftige Wartungsarbeiten erschweren.
Lassen Sie die Schutzabdeckungen während der Bauarbeiten so lange wie möglich an Ort und Stelle.
6. Positionieren und sichern Sie den Zementkasten
Platzieren Sie den Zementkasten in der Aussparung und richten Sie die Spindelmitte an der markierten Drehachse aus. Überprüfen Sie die Position in beide Richtungen.
Die Box sollte sein:
- Von einer Seite zur anderen nivellieren
- Von vorne nach hinten eben
- Auf die richtige Höhe des fertigen Bodens einstellen
- Im rechten Winkel zur Türlinie
- Stabil, bevor Mörtel oder Beton eingebracht wird
- Zugänglich für endgültige Einstellungen und zukünftige Wartungsarbeiten
Überprüfen Sie die Spindelposition erneut, nachdem Sie den Kasten befestigt haben. Nasser Fugenmörtel, Stöße oder versehentliche Bewegungen während der Bodenbearbeitung können dazu führen, dass sich die Baugruppe verschiebt.
Lassen Sie das Befestigungsmaterial ausreichend aushärten, bevor Sie die Glastür aufhängen. Ein zu frühes Laden des Geräts kann den Zementkasten stören und die Ausrichtung dauerhaft beeinträchtigen.
7. Schützen Sie den Bodentürschließer vor Wasser
Besonders wichtig ist der Feuchtigkeitsschutz an Außeneingängen, Nassbereichen und häufig gereinigten Gewerbeböden.
Wasser, das in den Bodentank eindringt, kann Folgendes verursachen:
- Korrosion interner oder externer Komponenten
- Verunreinigte hydraulische Mechanismen
- Schäden an den umliegenden Bodenbelägen
- Flecken rund um die Abdeckplatte
- Reduzierte Lebensdauer
- Schwierige Wartung
Wenn Wassereinwirkung möglich ist, dichten Sie den Bereich zwischen dem Zementkasten und der umgebenden Bodenkonstruktion mit einer geeigneten wasserdichten Dichtungsmasse ab. Das ausgewählte Dichtmittel sollte zum Bodenbelagsmaterial und den voraussichtlichen Umgebungsbedingungen passen.
Bei der Installation sollte es auch möglich sein, die Abdeckplatte zur Inspektion zu entfernen. Versiegeln Sie die Wartungsabdeckung nicht dauerhaft, sodass eine normale Wartung verhindert wird.
Überprüfen Sie bei Außentüren, die Regen ausgesetzt sind, die Entwässerung und den Schwellenschutz als Teil der gesamten Eingangsgestaltung. Eine Bodentürschließerabdeckung allein sollte nicht als Abdichtungssystem des Gebäudes betrachtet werden.
8. Installieren Sie die Dreh- und Glasbeschläge
Installieren Sie den oberen Drehpunkt, den oberen Patchbeschlag und den unteren Patchbeschlag gemäß den jeweiligen Anweisungen.
Vor dem Festziehen der Beschläge am Glas:
- Überprüfen Sie die Glasstärke und Ausschnitte.
- Reinigen Sie alle Kontaktflächen.
- Installieren Sie die angegebenen Dichtungen oder Auskleidungen.
- Bestätigen Sie die passende Ausrichtung.
- Vermeiden Sie den Kontakt von Metall und Glas.
- Befestigungselemente gleichmäßig festziehen.
- Befolgen Sie die Drehmomentanforderungen des Fitting-Herstellers.
- Verändern Sie gehärtetes Glas nicht vor Ort.
Gehärtetes Glas kann nach der Bearbeitung nicht mehr sicher gebohrt, geschliffen oder geschnitten werden. Alle Löcher und Kerben müssen vor dem Tempern den genehmigten Montagezeichnungen entsprechen.
Verwenden Sie geeignete Hebezeuge und ausreichend geschultes Personal, um das Tor sicher zu handhaben. Große Glasflügel sind schwer, schwer zu kontrollieren und anfällig für Kantenstöße.
9. Hängen Sie die Glastür ein und richten Sie sie aus
Sobald der Zementkasten ausgehärtet ist und die Beschläge befestigt sind, senken Sie den unteren Beschlag vorsichtig auf die Spindel des Bodentürschließers ab und schließen Sie den oberen Drehpunkt an.
Bevor Sie das Tor vollständig betätigen, prüfen Sie Folgendes:
- Vertikale Ausrichtung der Tür
- Gleichmäßige Bodenfreiheit
- Freiraum am Kopf
- Lücken entlang fester Paneele oder Rahmen
- Ausrichtung zum Türöffner oder Schloss
- Kontakt zwischen Dichtungen und angrenzendem Glas
- Stabilität aller Patchbeschläge
- Korrekter Sitz auf der Spindel
Nutzen Sie zur Korrektur der Position die zulässigen Verstellmöglichkeiten des Bodentürschließers. Erzwingen Sie die Ausrichtung nicht durch Verdrehen des Glases oder durch unkontrolliertes Platzieren von Dichtungsmaterial unter den Armaturen.
Überprüfen Sie bei Doppeltüren die Beziehung zwischen beiden Flügeln. Die Besprechungsholme sollten parallel bleiben und Schlösser oder Türkoordinatoren müssen wie vorgesehen einrasten.
10. Passen Sie die Schließ- und Verriegelungsgeschwindigkeiten an
Viele hydraulische Bodentürschließer bieten eine separate Steuerung für den Hauptschließbereich und den Endrastbereich. Einige Modelle verfügen möglicherweise auch über Rücklaufsperre, Verzögerungsfunktion, Einstellung der Schließkraft oder Offenhaltung.
Stellen Sie die Ventile schrittweise ein. Eine kleine Drehung kann eine spürbare Veränderung der Türbewegung bewirken.
Die Tür sollte:
- Sanftes Öffnen ohne plötzlichen Widerstand.
- Den Schließzyklus mit kontrollierter Geschwindigkeit durchlaufen.
- Vermeiden Sie ein Zuschlagen in der Nähe der geschlossenen Position.
- Entwickeln Sie ausreichend Endbewegung, um den Riegel, sofern vorhanden, einzurasten.
- Gleichmäßiges Schließen aus unterschiedlichen Öffnungswinkeln.
- Vermeiden Sie Stöße an angrenzendes Glas, Wände oder Armaturen.
Entfernen Sie niemals ein Einstellventil vollständig, es sei denn, die Produktanweisungen erlauben dies ausdrücklich. Übermäßiges Lösen kann zum Austreten von Hydrauliköl und zu dauerhaften Schäden führen.
Die Schließgeschwindigkeit sollte unter tatsächlichen Standortbedingungen bewertet werden. Luftdruck, Wind, Dichtungen, Türgewicht und Gebäudebelüftung können die Türbewegung beeinflussen.
11. Überprüfen Sie die Offenhaltefunktion sorgfältig
Ein feststellbarer Bodentürschließer kann die Tür je nach Modell in einem vorgegebenen Winkel halten, üblicherweise etwa 90°.
Bevor Sie diese Funktion spezifizieren oder aktivieren, stellen Sie sicher, dass die Offenhaltung für die Anwendung geeignet ist. Es kann für Einzelhandelseingänge, Bürotüren und Bereiche, in denen häufig Waren passieren, nützlich sein. Es ist jedoch möglicherweise nicht geeignet, wenn die Tür aus Sicherheitsgründen oder zur Einhaltung von Vorschriften selbstschließend bleiben muss.
Versuchen Sie nicht, die Tür über den vorgesehenen Offenhalte- oder maximalen Öffnungswinkel hinaus zu öffnen. Wenn die Tür durch Wind oder starken Verkehr gedrückt werden könnte, installieren Sie einen geeigneten Türstopper, um ein Überlaufen zu verhindern und den Bodentürschließer, das Glas und die umgebende Struktur zu schützen.
12. Führen Sie eine abschließende Betriebsinspektion durch
Testen Sie die Tür nach der Einstellung wiederholt, nicht nur einmal. Öffnen Sie es in mehreren Winkeln und lassen Sie es ohne Hilfe schließen.
Die Endkontrolle sollte Folgendes bestätigen:
- Reibungsloser und leiser Betrieb
- Konsequente Rückkehr in die geschlossene Position
- Sicheres Einrasten des Schlosses oder der Falle
- Kein Kontakt mit Boden, Rahmen, Wand oder festem Glas
- Stabile Beschläge oben und unten
- Korrekte Öffnungsgrenze
- Sicherer Betriebswiderstand
- Gleichmäßige Montage der Abdeckplatte
- Keine sichtbare Ölleckage
- Keine lockeren Schrauben oder ungewöhnliche Bewegungen
- Installationsbereich reinigen
- Beseitigung von Bauschutt
Nachdem die umgebenden Arbeiten abgeschlossen sind, wiederholen Sie die Inspektion. Bodenverlegung, Deckenarbeiten, Glasanpassungen und Bauverkehr können eine Tür verändern, die zuvor ordnungsgemäß funktionierte.
Checkliste für die Installation von Glastür-Bodenfedern
Vor der Installation
Während der Installation
Nach der Installation
Häufige Installationsfehler, die Sie vermeiden sollten
Auswahl des Bodentürschließers allein nach Türgewicht
Auch Türbreite, Verkehr, Windlast und angebrachte Beschläge beeinflussen die erforderliche Kapazität.
Falsche Ausrichtung des oberen Drehpunkts und der Spindel
Selbst ein kleiner Versatz kann zu Bindungen und ungleichmäßiger Spannung führen. Legen Sie vor dem Schneiden des Bodens eine genaue vertikale Drehachse fest.
Installation, bevor das fertige Bodenniveau bekannt ist
Dadurch ist die Abdeckplatte oft zu hoch oder zu tief versenkt.
Gewässerschutz ignorieren
Bodentürschließer an Außen- oder Nassbereichseingängen erfordern eine sorgfältige Abdichtung und Abstimmung mit dem Abdichtungssystem des Gebäudes.
Die Ventile zu aggressiv einstellen
Große Ventilbewegungen können zu unkontrolliertem Schließen oder Öllecks führen. Nehmen Sie kleine Anpassungen vor und testen Sie nach jeder Änderung.
Erzwingen, dass die Tür eine schlechte Ausrichtung korrigiert
Die Einstellung der Schließgeschwindigkeit kann eine falsche Drehpunktgeometrie, verzogene Beschläge oder einen instabilen Zementkasten nicht ausgleichen.
Keine Wartungsplanung möglich
Die Abdeckplatte und die Einstellpunkte müssen zugänglich bleiben. Ein verdeckter Mechanismus erfordert dennoch eine regelmäßige Inspektion und Wartung.
Wartung nach der Installation
Überprüfen Sie gewerbliche Glastüren regelmäßig, insbesondere an stark frequentierten Eingängen.
Die Wartung sollte Folgendes umfassen:
- Reinigung rund um die Abdeckplatte
- Auf Öllecks prüfen
- Prüfung der Schließ- und Schließgeschwindigkeiten
- Überprüfung der Dreh- und Passbefestigungen
- Türabstände prüfen
- Untersuchen von Dichtungen und Glaskontaktstellen
- Bestätigung, dass der Türstopper sicher bleibt
- Überprüfen Sie die Ausrichtung von Schloss und Türöffner erneut
Wenn die Tür anfängt zu kratzen, zuzuschlagen, vor dem Schließen anzuhalten oder sich ungleichmäßig zu bewegen, überprüfen Sie sie umgehend. Wenn Sie eine falsch ausgerichtete Glastür weiterhin betätigen, können der Bodentürschließer, die Beschläge oder das Glas beschädigt werden.
Auswahl von D&D-Bodenfedern für Glastürprojekte
D&D liefert Bodentürschließer und passende Beschläge für rahmenlose Glastüren in gewerblichen Eingängen, Büros, Hotels, Einzelhandelsflächen und anderen architektonischen Anwendungen.
Das verfügbare Sortiment deckt unterschiedliche Türgrößen, -gewichte und -funktionsanforderungen ab, einschließlich einstellbarer Schließsteuerung und ausgewählter Feststelloptionen. D&D kann auch die Koordination von Bodentürschließern mit Patchbeschlägen, Drehzapfen, Glastürschlössern und Stoßgriffen unterstützen.
Für eine genaue Empfehlung geben Sie Folgendes an:
- Türabmessungen
- Geschätztes Gewicht der Glastür
- Glasdicke
- Türkonfiguration
- Innen- oder Außenstandort
- Erforderliche Öffnungsfunktion
- Erwartetes Verkehrsaufkommen
- Projektzeichnungen oder Hardware-Zeitplan
Die richtige Produktauswahl und die sorgfältige Installation müssen zusammenwirken. Ein richtig abgestimmter D&D-Bodentürschließer, der auf einer stabilen Basis installiert und mit kompatiblen Glasbeschlägen ausgerichtet ist, kann für reibungslose Bewegung, kontrolliertes Schließen und zuverlässigen Langzeitbetrieb sorgen.
Kontaktieren Sie D&D, um die Anforderungen an Bodentürfedern und Glasbeschläge für Ihr nächstes Projekt zu besprechen.
