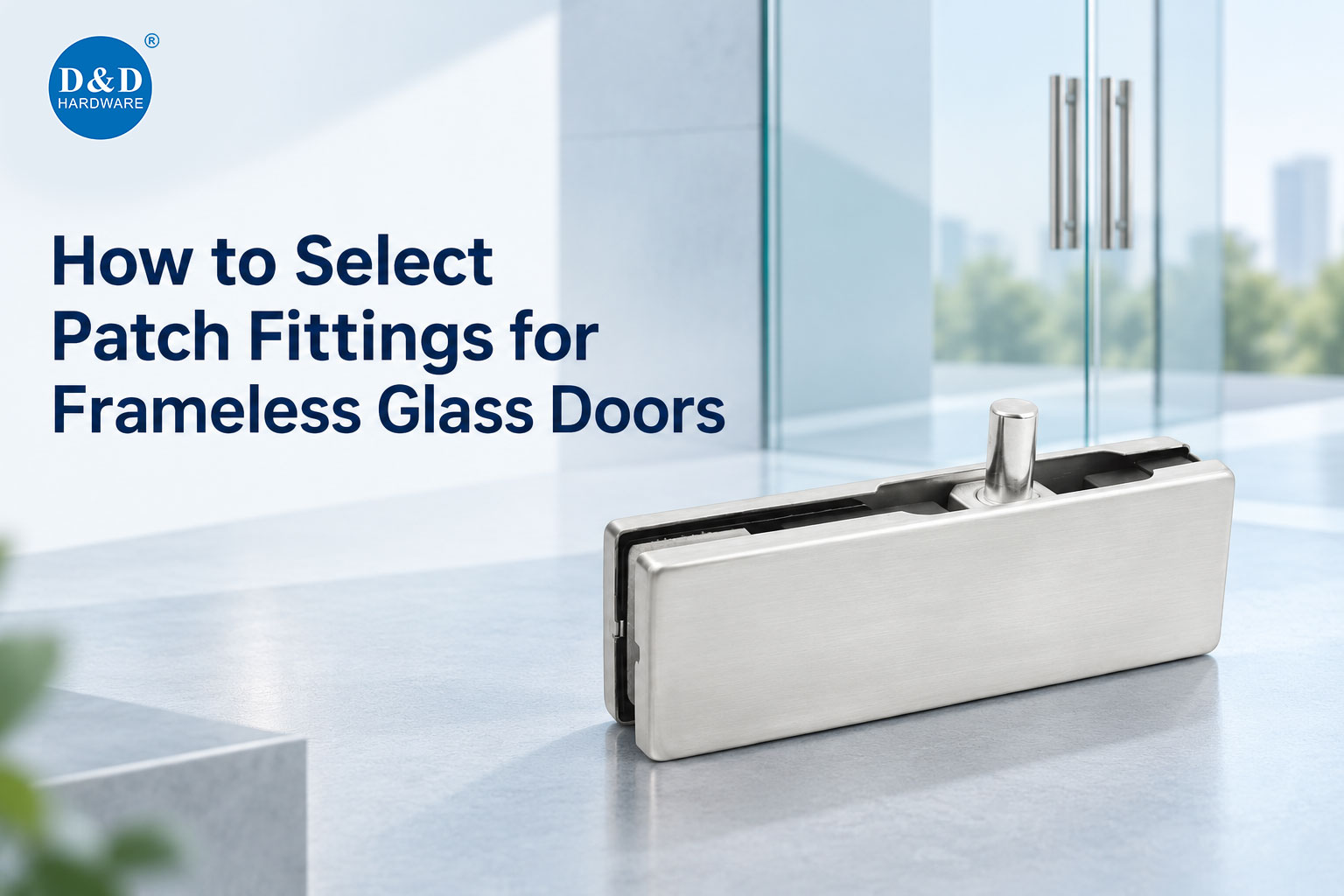

So wählen Sie Patchbeschläge für rahmenlose Glastüren aus

Die Auswahl eines Patch-Beschlags nur aufgrund seines Aussehens kann zu inkompatiblen Komponenten, falscher Glasvorbereitung, schwieriger Installation oder schlechter Türleistung führen. Der Beschlag muss zur Türkonfiguration, den Glasspezifikationen, den Betriebsbeschlägen und der Installationsumgebung passen.

In diesem Leitfaden wird erläutert, wie Sie Patch-Beschläge für rahmenlose Glastüren auswählen und diese als Teil eines kompletten Glastür-Beschlagsystems aufeinander abstimmen.

Was ist ein Glas-Patch-Fitting?

Ein Glas-Patchbeschlag ist ein kompakter mechanischer Beschlag, der um einen vorbereiteten Abschnitt aus gehärtetem Glas herum installiert wird. Es enthält normalerweise einen inneren Klemmkörper, Schutzdichtungen und dekorative Abdeckplatten.

Abhängig von seiner Position und Funktion kann ein Patch-Fitting:

• Verbinden Sie die Unterseite einer Glastür mit einem Bodentürschließer oder einem unteren Drehpunkt
• Verbinden Sie die Oberseite der Tür mit einem Drehpunkt
• Verbinden Sie eine Oberlichtplatte mit einem festen Seitenlicht
• Stützen Sie die obere Drehzapfenbaugruppe
• Stellen Sie einen Schloss-, Schließ- oder Riegelpunkt bereit
• Verbinden Sie feste Glasscheiben in einem rahmenlosen Eingang

Im Gegensatz zu durchgehenden Schienen oder Rahmentürsystemen decken Patchbeschläge nur begrenzte Bereiche rund um die Ecken oder Kanten des Glases ab. Dadurch können Architekten ein minimalistisches Erscheinungsbild beibehalten und gleichzeitig die für den Betrieb erforderlichen mechanischen Verbindungen bereitstellen.

Beginnen Sie mit der vollständigen Türkonfiguration

Die richtige Auswahl beginnt bereits bei der Gestaltung der gesamten Öffnung. Eine einzelne Glastür, die zwischen Mauerwerkswänden installiert wird, erfordert eine andere Beschlagkombination als eine Tür, die unter einem Glasspiegel oder neben festen Glaspaneelen positioniert ist.

Bereiten Sie vor der Auswahl eines Produkts eine einfache Höhenzeichnung vor, die Folgendes zeigt:

• Ein- oder zweitürige Anordnung
• Türbreite und -höhe
• Feste Seitenlichter
• Oberlichtplatten aus Glas
• Türschwenkrichtung
• Boden- und Deckenbedingungen
• Schließort
• Griffposition
• Erforderlicher Öffnungswinkel

Diese Zeichnung hilft dabei, jeden Verbindungspunkt zu identifizieren und verhindert, dass einzelne Armaturen ausgewählt werden, ohne den Rest des Systems zu berücksichtigen.

Einzeltür zwischen festen Oberflächen

Eine typische einzelne rahmenlose Glastür kann einen unteren, mit einem Bodentürschließer verbundenen Beschlag und einen oberen, mit einem oberen Drehzapfen verbundenen Beschlag verwenden. Wenn die Tür verriegelt werden muss, kann ein Eck-Patchschloss oder ein anderes passendes Glastürschloss hinzugefügt werden.

Tür mit Glasquerbalken

Wenn die Tür unter einem festen Glasquerbalken installiert wird, ist möglicherweise ein Overpanel-Patchbeschlag erforderlich, um den Drehpunkt zu stützen und den Querbalken mit einer angrenzenden Wand oder einem Seitenlicht zu verbinden. Der obere Anschluss muss so ausgelegt sein, dass Lasten sicher übertragen werden, ohne das Glas übermäßig zu belasten.

Tür mit Seitenlichtern und einem Spiegel

Diese Konfiguration erfordert in der Regel mehrere aufeinander abgestimmte Beschläge. Das System kann obere und untere Türbeschläge, Oberpaneelbeschläge, Eckverbinder und Schlösser oder Türöffner umfassen. Alle Komponenten müssen zum Glaslayout passen und kompatible Drehpunktabmessungen aufweisen.

Doppelte rahmenlose Glastüren

Bei Doppeltüren muss besonders auf die Abstände, die Ausrichtung des Türrahmens, die Verriegelung und den Verkehrsfluss geachtet werden. Je nach Projekt kann ein Flügel aktiv bleiben, während der andere gesichert ist, oder beide Flügel können unabhängig voneinander funktionieren.

Wählen Sie die richtige Art der Patch-Anpassung

Patch-Fittings sind für bestimmte Positionen konzipiert und können nicht automatisch ausgetauscht werden.

Bodenbeschläge

Der Bodenbeschlag wird an der unteren Ecke der Tür montiert. Es verbindet die Glasplatte mit einer Bodentürschließerspindel oder einem unteren Drehpunkt.

Überprüfen Sie bei der Auswahl Folgendes:

• Spindel- oder Pivot-Kompatibilität
• Gewicht und Abmessungen der Tür
• Muster für die Glasvorbereitung
• Schwenkrichtung
• Bodenfreiheit
• Abmessungen der Abdeckplatte

Das untere Teil und der Bodentürschließer sollten als ein Betriebspaar behandelt werden. Eine Nichtübereinstimmung der Abmessungen kann eine korrekte Montage verhindern oder dazu führen, dass die Tür auf der falschen Höhe sitzt.

Top-Patchbeschläge

Ein oberer Patchbeschlag verbindet die obere Ecke der Tür mit einem oberen Dreh- oder Spiegelbeschlag. Es hält die Tür entlang ihrer vertikalen Drehachse ausgerichtet.

Die Position des oberen Drehpunkts muss genau mit der Spindel des Bodentürschließers übereinstimmen. Eine Fehlausrichtung zwischen den oberen und unteren Drehpunkten kann zu Blockaden, ungleichmäßigem Spiel und vorzeitigem Hardware-Verschleiß führen.

Over-Panel- und Side-Panel-Beschläge

Diese Beschläge kommen zum Einsatz, wenn eine Glastür mit festen Seitenteilen oder einem Oberlicht kombiniert wird. Je nach Konfiguration können sie Folgendes verbinden:

• Ein Querbalken an einer Wand
• Ein Querbalken zu einem festen Seitenlicht
• Zwei feste Paneele an einer Ecke
• Ein oberer Drehpunkt zur umgebenden Glasstruktur

Der gewählte Beschlag muss zum Winkel und zur Ausrichtung des Glasanschlusses passen. Ein für einen geraden Anschluss vorgesehener Anschluss ersetzt nicht einen für eine Eckanordnung vorgesehenen Anschluss.

Patch-Schlösser und Schließbeschläge

Patchschlösser sorgen für eine mechanische Verriegelung und bewahren gleichzeitig das rahmenlose Erscheinungsbild des Eingangs. Je nach Design können sie unten, oben, an der Ecke oder an der Stoßkante der Tür angebracht werden.

Das Schloss sollte ausgewählt werden nach:

• Konfiguration mit Einzel- oder Doppeltür
• Verriegelungsrichtung
• Zylinder- oder Schlüsselanforderungen
• Türöffner für Boden-, Wand- oder Glasmontage
• Innen- und Außenbetrieb
• Erforderliches Sicherheitsniveau
• Lokale Anforderungen an den Notausgang

Bei öffentlichen und gewerblichen Gebäuden dürfen Schließbeschläge den erforderlichen Fluchtweg nicht behindern. Die vollständige Öffnung sollte anhand der geltenden Bau- und Brandschutzvorschriften überprüft werden.

Bestätigen Sie Glastyp, Dicke und Vorbereitung

Patch-Beschläge sind normalerweise für Sicherheitsglas vorgesehen, das vor dem Vorspannen vorbereitet wird. Die zulässige Glasart und -stärke muss anhand der technischen Daten des Beschlagherstellers bestätigt werden.

Zu den allgemeinen Überlegungen gehören:

• Gehärtetes oder gehärtetes Glas
• Verbundsicherheitsglas sofern ausdrücklich zugelassen
• Nennglasdicke
• Türbreite und -höhe
• Gesamtgewicht der Tür
• Loch- und Kerbpositionen
• Kantenqualität rund um den vorbereiteten Bereich

Die Glasdicke allein entscheidet nicht über die Eignung einer Armatur. Ein hohes, breites Paneel kann deutlich größere Kräfte auf das Drehsystem ausüben als eine kleinere Tür aus Glas gleicher Dicke.

Die Glasverarbeitung muss frühzeitig abgeschlossen werden

Gehärtetes Glas kann nach dem Härtungsprozess normalerweise nicht mehr geschnitten, gebohrt oder gekerbt werden. Deshalb muss vor Beginn der Glasproduktion jeder Bohrung und jedem Ausschnitt eine bestätigte Beschlagzeichnung zugrunde liegen.

Die sicherste Reihenfolge ist:

1. Bestätigen Sie die Türanordnung.
2. Wählen Sie das komplette Hardware-Set aus.
3. Besorgen Sie sich passende Vorlagen und technische Zeichnungen.
4. Vergleichen Sie die Zeichnungen mit den Abmessungen des Standorts.
5. Genehmigen Sie die Details zur Glasverarbeitung.
6. Beginnen Sie mit der Glasherstellung.

Bereiten Sie Glas niemals anhand einer generischen Patch-Anpassungszeichnung vor, wenn das endgültige Modell nicht bestätigt wurde. Produkte, die ähnlich erscheinen, können unterschiedliche Ausschnitte, Lochmitten oder Randabstände aufweisen.

Passen Sie die Beschläge an die Größe und das Gewicht der Tür an

Das Gewicht der Glastür wird von den unteren Betätigungsbeschlägen getragen, während der obere Drehzapfen für die Ausrichtung sorgt. Patchbeschläge, Bodentürschließer und Drehzapfen müssen alle für die gleiche Türgröße und Belastung geeignet sein.

Eine vorläufige Schätzung des Glasgewichts kann mit der folgenden Formel erfolgen:

Glasgewicht in Kilogramm = Breite in Metern × Höhe in Metern × Dicke in Millimetern × 2,5

Beispielsweise wiegt eine Glasscheibe mit einer Breite von 1 Meter, einer Höhe von 2,2 Metern und einer Dicke von 12 Millimetern vor der Montage der Hardware etwa 66 Kilogramm.

Diese Schätzung ist für die erste Auswahl hilfreich, die endgültige Hardware-Entscheidung sollte sich jedoch an der Nennkapazität und den Dimensionsgrenzen orientieren, die für jede Komponente angegeben sind. Auch die Türbreite ist wichtig, da ein breiteres Paneel eine größere Hebelwirkung auf die Drehgelenkbaugruppe erzeugt.

Wenn Türen ungewöhnlich hoch oder breit sind oder starkem Verkehr ausgesetzt sind, bitten Sie den Beschlaglieferanten, die gesamte Öffnung zu überprüfen, anstatt sich nur auf das berechnete Glasgewicht zu verlassen.

Koordinieren Sie die Patchbeschläge mit dem Bodentürschließer

Viele rahmenlose Glasschwingtüren verwenden einen Bodentürschließer, um das Öffnen und Schließen zu steuern. Der Bodentürschließer, der untere Patch und der obere Drehpunkt müssen als kompatibler Satz funktionieren.

Bestätigen Sie die folgenden Punkte:

• Form und Abmessungen der Spindel des Bodentürschließers
• Maximal unterstütztes Türgewicht und -breite
• Offenhalte- oder Nicht-Offenhaltebetrieb
• Einfach- oder doppeltwirkende Öffnung
• Schließ- und Verriegelungssteuerung
• Nachprüfung oder Öffnungskontrolle, sofern erforderlich
• Abmessungen der Abdeckplatte und des Bodentanks
• Verfügbare Einbautiefe
• Bei Bedarf austauschbare Spindelhöhe

Ein Beschlag kann physisch mit einem Bodentürschließer verbunden sein, ist aber dennoch für das Gewicht, das Öffnungsmuster oder die Verkehrsdichte der Tür ungeeignet. Die Systemkompatibilität muss daher eher überprüft als angenommen werden.

Wählen Sie ein geeignetes Material und Finish

Da es sich bei Patchbeschlägen um sichtbare architektonische Bauteile handelt, beeinflusst die Materialqualität sowohl die Lebensdauer als auch das Erscheinungsbild.

Für Abdeckplatten wird häufig Edelstahl verwendet, da er eine saubere Oberfläche und eine gute Korrosionsbeständigkeit bietet. Zu den gängigen Oberflächenoptionen gehören satinierter Edelstahl, polierter Edelstahl, Schwarz und andere projektspezifische dekorative Oberflächen.

Die Auswahl sollte die Installationsumgebung widerspiegeln:

• Innenbüros benötigen im Allgemeinen langlebige, leicht zu reinigende Oberflächen.
• Hoteleingänge erfordern ein einheitliches Erscheinungsbild über mehrere Öffnungen hinweg.
• Ladentüren benötigen Oberflächen, die häufigem Kontakt standhalten.
• Feuchte Bereiche erfordern eine stärkere Korrosionsbeständigkeit.
• Küstenstandorte erfordern eine sorgfältige Material- und Oberflächenauswahl, da Salzeinwirkung die Korrosion beschleunigen kann.

Der interne Armaturenkörper, die Befestigungselemente, Dichtungen und Abdeckplatten sollten alle überprüft werden. Eine Edelstahlabdeckung bedeutet nicht unbedingt, dass alle internen Komponenten die gleiche Korrosionsbeständigkeit aufweisen.

Oberflächenmuster sind nützlich, wenn die Patchbeschläge mit Griffen, Schlössern, Bodentürschließerabdeckungen und anderen sichtbaren Glasbeschlägen harmonieren müssen.

Berücksichtigen Sie das Verkehrsaufkommen und die Betriebsbedingungen

Eine private Bürotür und ein belebter Hoteleingang sehen vielleicht ähnlich aus, ihre Betriebsanforderungen sind jedoch unterschiedlich.

Priorisieren Sie bei Anwendungen mit hohem Datenverkehr Folgendes:

• Eine robuste Klemmstruktur
• Stabile Drehverbindungen
• Kompatible Hochleistungs-Bodenfedern
• Austauschbare Dichtungen und Abdeckungen
• Zugängliche Einstellpunkte
• Zuverlässige Ersatzteilverfügbarkeit
• Konsistentes Schließen bei häufigem Gebrauch

Wind- und Druckunterschiede wirken sich auch auf Außen- oder Lobbytüren aus. Eine große Glasscheibe, die Luftbewegungen ausgesetzt ist, belastet die Einbauarmaturen und den Bodentürschließer zusätzlich. Für diese Anwendungen sollte das gesamte Türsystem von einem qualifizierten Glastürenspezialisten oder Projektingenieur überprüft werden.

Dichtungen, Klemmung und Glasschutz prüfen

Metallteile sollten nicht unkontrolliert in direkten Kontakt mit Glas kommen. Patch-Fittings verwenden im Allgemeinen Dichtungen oder Liner, um den Druck zu verteilen und die Glasoberfläche zu schützen.

Bestätigen Sie Folgendes:

• Die Dichtung ist auf die angegebene Glasstärke abgestimmt.
• Alle benötigten Liner sind im Lieferumfang enthalten.
• Spannflächen sind sauber und unbeschädigt.
• Befestigungselemente können mit dem empfohlenen Drehmoment angezogen werden.
• Der Beschlag übt keinen konzentrierten Druck auf eine Glaskante aus.
• Für den Fall, dass eine Wartung erforderlich ist, sind Ersatzdichtungen erhältlich.

Die Verwendung einer falschen Dichtung oder das Hinzufügen von improvisiertem Verpackungsmaterial kann die Klemmstabilität beeinträchtigen. Installateure sollten die mitgelieferte Montagereihenfolge und die Anweisungen zum Festziehen befolgen.

Koordinieren Sie alle sichtbaren Glastürbeschläge

Patchbeschläge sind nur ein Teil des Eingangs. Eine vollständig rahmenlose Glastür erfordert möglicherweise auch:

• Bodenfedern
• Top-Drehpunkte
• Glastürschlösser
• Schlagbeschläge
• Griffe ziehen
• Festverbinder
• Glasklemmen
• Türstopper
• Dichtungen und Schutzkomponenten

Die gemeinsame Auswahl dieser Elemente verbessert die mechanische Kompatibilität und sorgt für ein gleichmäßigeres Finish. Es erleichtert auch die Beschaffung, da die Glasverarbeitungszeichnungen anhand eines koordinierten Hardware-Plans überprüft werden können.

D&D liefert Glasbeschläge und zugehörige Glastürbeschläge für verschiedene rahmenlose Türkonfigurationen. Durch die gemeinsame Überprüfung des Glaslayouts, der Betriebsmethode und der Oberflächenanforderungen kann D&D Projektkäufern dabei helfen, ein koordiniertes Hardwarepaket zu entwickeln, anstatt nicht zusammenhängende Komponenten separat zu beschaffen.

Häufige Fehler bei der Auswahl von Patch-Fittings

Auswahl allein nach Aussehen

Zwei Beschläge können nahezu identische Deckplatten, aber unterschiedliche Innenkörper, Drehgelenkschnittstellen und Glasausschnitte haben. Überprüfen Sie immer die technischen Zeichnungen.

Ignorieren der Bodenfeder-Schnittstelle

Der untere Patch muss mit der ausgewählten Spindel oder dem ausgewählten Drehpunkt übereinstimmen. Eine Bestätigung nach der Glasbearbeitung kann zu kostspieligen Nacharbeiten führen.

Verwendung des Türgewichts als einziges Kriterium

Auch Türbreite, -höhe, Verkehrsaufkommen und Umwelteinflüsse wirken sich auf die Systemleistung aus.

Bestellen Sie Glas vor der Genehmigung der Hardware

Dies ist einer der teuersten Fehler bei einem rahmenlosen Glastürprojekt. Beschlagmodelle und Schnittschablonen sollten vor dem Härten genehmigt werden.

Mischen nicht verifizierter Komponenten

Patch-Beschläge eines Systems funktionieren möglicherweise nicht ordnungsgemäß mit Drehzapfen, Schlössern oder Bodentürschließern eines anderen Systems. Die Kompatibilität sollte nach Möglichkeit schriftlich bestätigt werden.

Mit Blick auf den Wartungszugang

Bodentanks, Abdeckplatten und Einstellpunkte sollten nach der Installation der umgebenden Oberflächen zugänglich bleiben.

Checkliste für die Patch-Anpassungsauswahl

Bevor Sie eine Bestellung aufgeben, bestätigen Sie Folgendes:

• Türtyp und Öffnungskonfiguration
• Einfach- oder doppeltwirkender Betrieb
• Glasart und -stärke
• Türbreite, Höhe und berechnetes Gewicht
• Kompatibilität zwischen Bodenbesatz und Bodenfedern
• Top Patch- und Pivot-Kompatibilität
• Seitenlicht- und Heckanschlüsse
• Schloss- und Schließvorrichtung
• Glasausschnitte und Bohrschablonen
• Dichtungsdicke
• Material und Verarbeitung
• Installationsumgebung
• Verkehrsfrequenz
• Benötigte Mengen und Handhabung
• Örtliche Sicherheits- und Ausgangsanforderungen

Durch die Bereitstellung dieser Informationen bei einer Anfrage kann der Lieferant die richtigen Armaturen effizienter identifizieren und die Wahrscheinlichkeit verringern, unvollständige oder inkompatible Komponenten zu erhalten.

Warum sollten Sie sich für Glasbeschläge von D&D entscheiden?

D&D bietet Patchbeschläge als Teil eines breiteren Sortiments an Glastürbeschlägen an, darunter Bodentürschließer, Glastürzapfen, Schlösser, Zuggriffe, Klemmen und Anschlüsse. Dies erleichtert die Abstimmung der Bedien-, Verbindungs- und Dekorationskomponenten einer rahmenlosen Glastür.

Bei Projektanfragen können Kunden Türhöhe, Glasabmessungen, Türgewicht, Glasstärke, Öffnungsrichtung und bevorzugte Ausführung angeben. Das D&D-Team kann dann die Anwendung prüfen und eine geeignete Beschlagkombination für die erforderliche Türkonfiguration empfehlen.

Häufig gestellte Fragen

Welche Informationen sind für die Auswahl eines Patch-Fittings erforderlich?

Geben Sie die Türkonfiguration, die Glasstärke, die Türabmessungen, das geschätzte Gewicht, die Öffnungsrichtung, das Bodentürschließermodell, die Verriegelungsmethode und die bevorzugte Ausführung an. Hilfreich ist auch eine Zeichnung oder ein Foto der Eröffnung.

Kann das Glas nach dem Vorspannen gebohrt werden?

Nein. Gehärtetes Glas sollte nach dem Härten nicht gebohrt, geschnitten oder gekerbt werden. Alle Verarbeitungsdetails müssen bestätigt werden, bevor das Glas in die Produktion geht.

Sind alle Bodenbefestigungen mit jedem Bodentürschließer kompatibel?

Nein. Der untere Patch muss mit der Spindel des Bodentürschließers oder der Pivot-Schnittstelle übereinstimmen. Auch Belastbarkeit und Bedienanordnung müssen kompatibel sein.

Können Patchbeschläge für Pendelglastüren verwendet werden?

Ja, passende Patchbeschläge können mit einem kompatiblen Doppel-Bodentürschließer und Top-Pivot kombiniert werden. Das Gesamtsystem sollte entsprechend den Türabmessungen, dem Gewicht und den Verkehrsbedingungen ausgewählt werden.

Welche Oberfläche eignet sich am besten für einen gewerblichen Glaseingang?

Satinierter Edelstahl ist für viele gewerbliche Innenräume eine praktische Option, da er ein sauberes Aussehen hat und relativ leicht zu pflegen ist. Das beste Finish hängt letztendlich von der Umgebung und der anderen sichtbaren Hardware im Projekt ab.

Abschluss

Die richtige Patch-Befestigung wird nicht nur durch ihre Form oder Verarbeitung bestimmt. Für eine erfolgreiche Auswahl ist eine Überprüfung der Türanordnung, der Glasvorbereitung, des Paneelgewichts, der Drehzapfenanordnung, des Bodentürschließers, der Verriegelungsfunktion und der Installationsumgebung erforderlich.

Die Bestätigung des Gesamtsystems vor der Glasherstellung ist der effektivste Weg, Kompatibilitätsprobleme zu vermeiden. Mit aufeinander abgestimmten Patchbeschlägen, Drehzapfen, Bodentürschließern und Verriegelungsbeschlägen kann eine rahmenlose Glastür klare architektonische Linien sowie einen stabilen und zuverlässigen Betrieb bieten.

Wenn Sie Hilfe bei der Auswahl von Glasbeschlägen für einen bestimmten Eingang benötigen, senden Sie D&D Ihre Türzeichnung, Glasspezifikationen und Betriebsanforderungen. Unser Team kann Ihnen bei der Koordinierung der Beschläge helfen, die für eine komplette rahmenlose Glastürlösung erforderlich sind.
